Bonjour à tous !
Situation:Ce jeudi 3 sept, mon fils et moi avions 3 rendez-vous proche de Paris.
On avait prévu de prendre la voiture pour emmener le micro-onde et autres babiolerie pour son appart ...
Seulement voilà, des manifestations d'agriculteurs sont annoncés et Paris bloqué en mode journée noir de la mort.
Super Bulldog doit sauver les rendez-vous, tant pis pour le micro-onde et compagnie !
Mais pour filer un coup de main à super Bulbul il lui faudrait un GPS histoire de pas trop ramer dans Paris !
On a donc une soirée pour monter le GPS avec les moyens du bord:
Je me souviens avoir une sacoche avec un coté transparent, donc Go pour le montage !
PS:
Pris par le temps, je n'ai pas fais de photos lors du montage du GPS.
Ces photos sont celle du Démontage que j'ai publier dans l'ordre inverse...

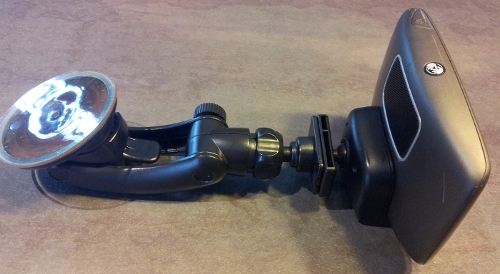

Top départ:1 - Voici le GPS dans sa configuration normale:

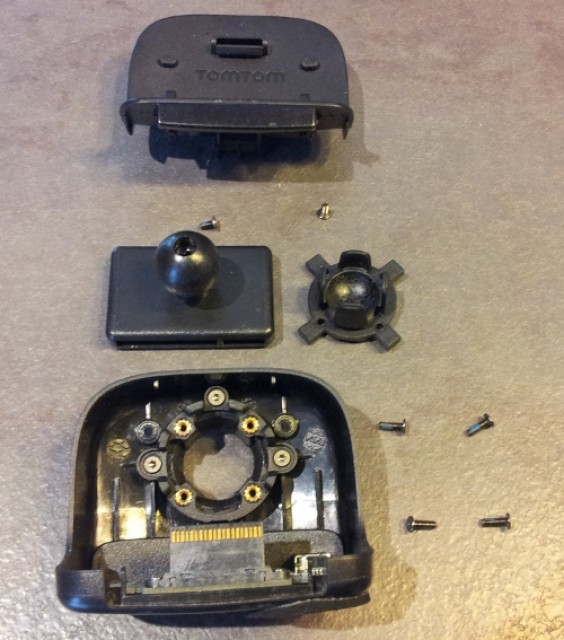

2 - Pour que le GPS puisse entrer dans la pochette, il faut démonter la rotule:

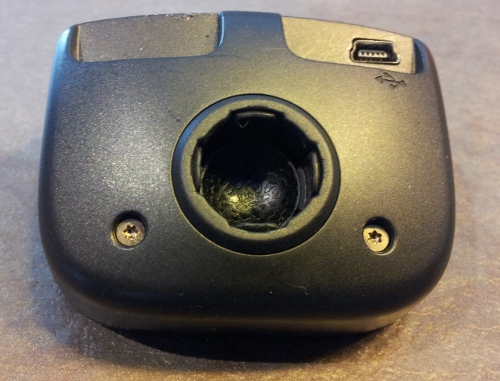

3 - Voici le support sans la rotule:

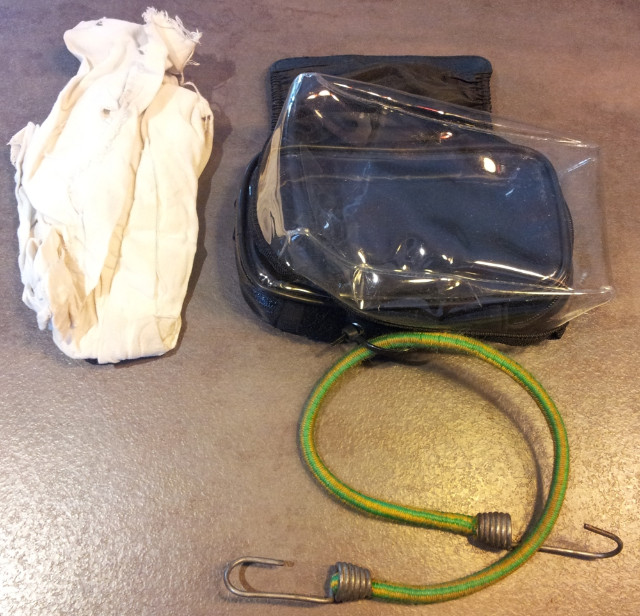

4 - Voici la pochette:
- Un collier type rilsan électrique permet de la fixer à un tendeur.
- Le chiffon blanc permet d'absorber les vibrations entre la pochette et le compteur de la Bull.

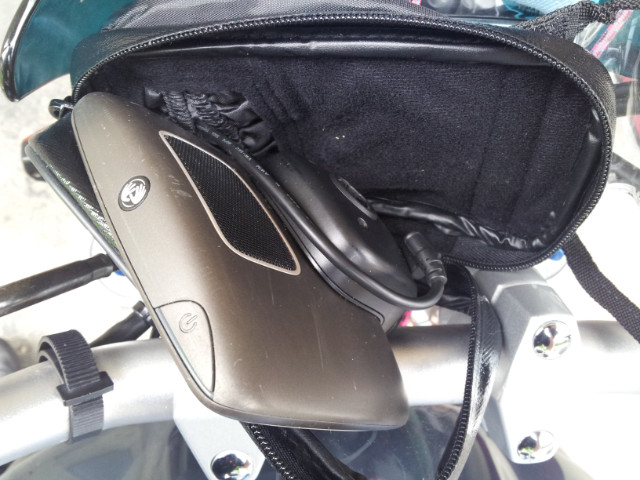

5 - Installation du GPS dans la pochette avec son câble d'alimentation:
6 - Zoom sur le tendeur de la pochette:

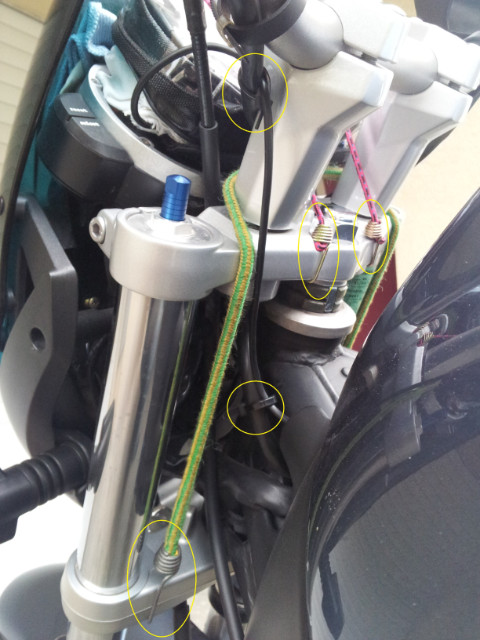

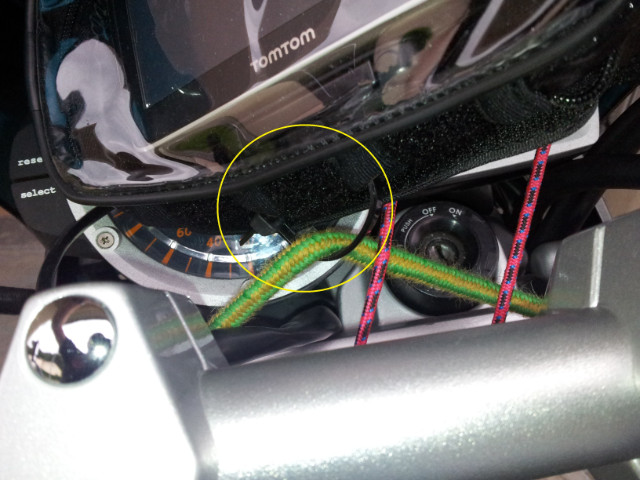

7 - Détails fixations:
- Ancrages du tendeur pochette
- Ancrages fixations de 2 petits tendeurs qui viennent par dessus.
- Noter au passage les colliers pour tenir le câble d'alimentation.

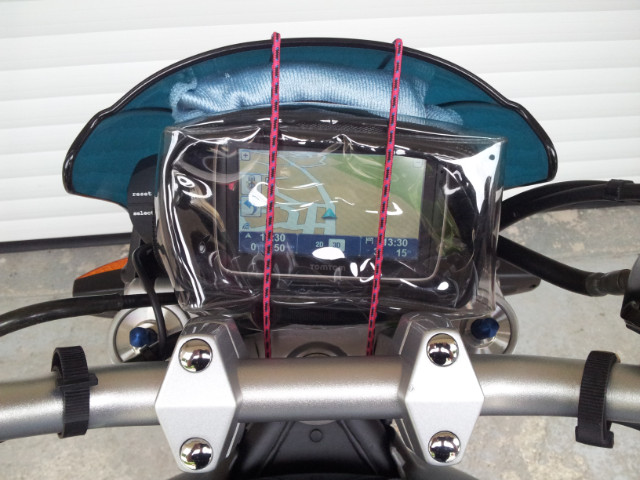

8 - Le montage vue en position de conduite:
Note: la microfibre bleu n'a rein à voir avec le montage,
c'est juste pour essuyer le brouillard sur la visière !

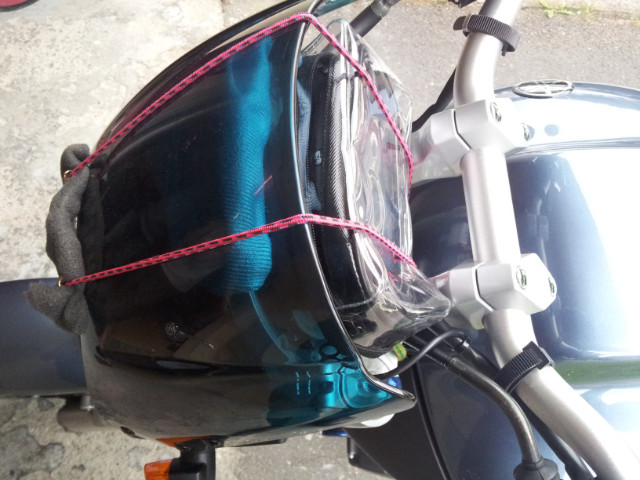

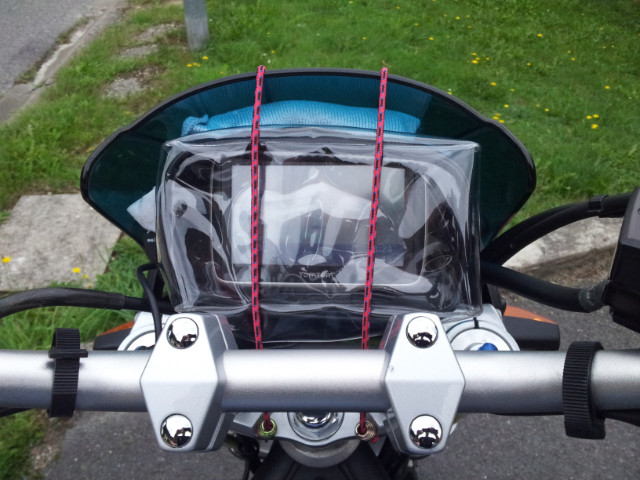

9 - Vue de dessus:

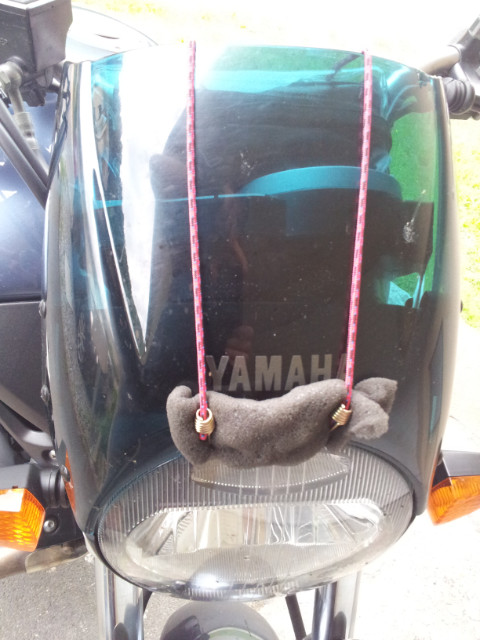

10 - Vue coté phare:
Ok c'est pas esthétique du tout, mais bon Super Bulldog part sauver le monde !
On ne va pas à un mariage !
Pas envie de perdre le Tomtom en cours de route :-D
La 'tite mousse c'est pour ne pas lui faire mal à la tête.

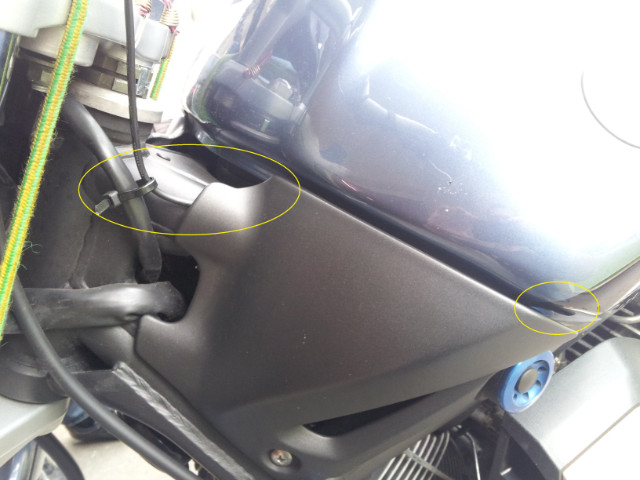

11 - Câble d'alimentation: il passe derrière le carter:

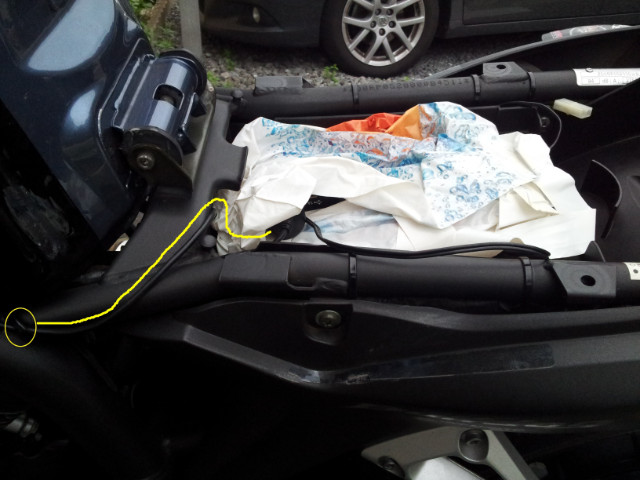

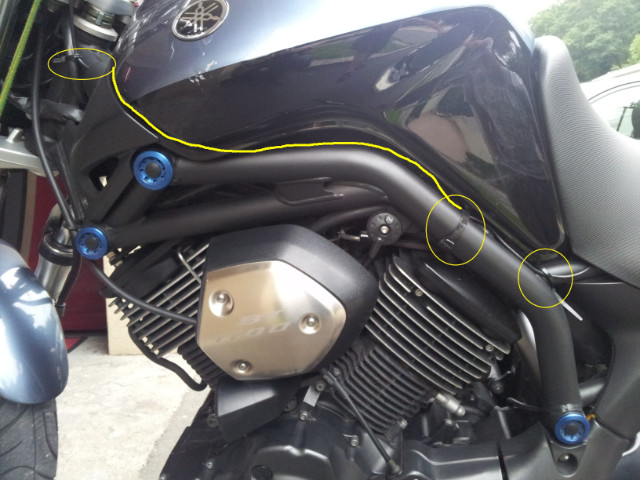

12 - Cheminement du câble:
- Le trait jaune symbolise le câble que l'on ne voit pas.
- Détails des colliers qui tiennent le câble.
13 - Connecteurs type 'allume cigare' sous la selle:
- Le connecteur du GPS se branche dans une 'Multiprise allume cigare'
- J'ai utilisé cette multiprise en intermédiaire car la prise 'allume cigare' Tomtom ne parait pas démontable.
- Aussi, on peut déconnecter facilement le 12 volts, on ne sait jamais...
- Le sac permet de protéger de l'eau et supprime les vibrations dans le 'coffre'.

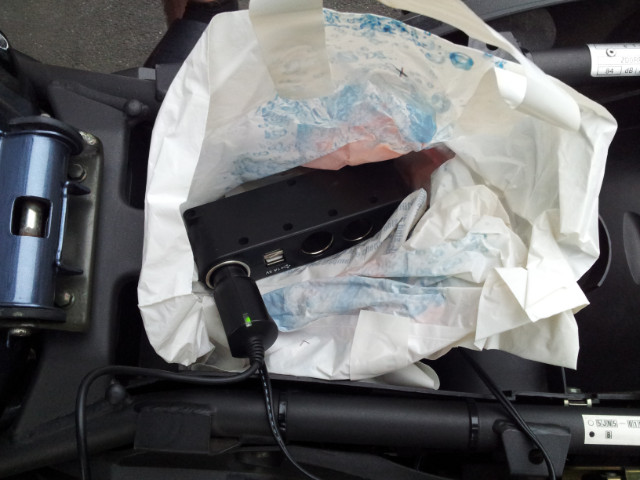

14 - Sac ouvert:

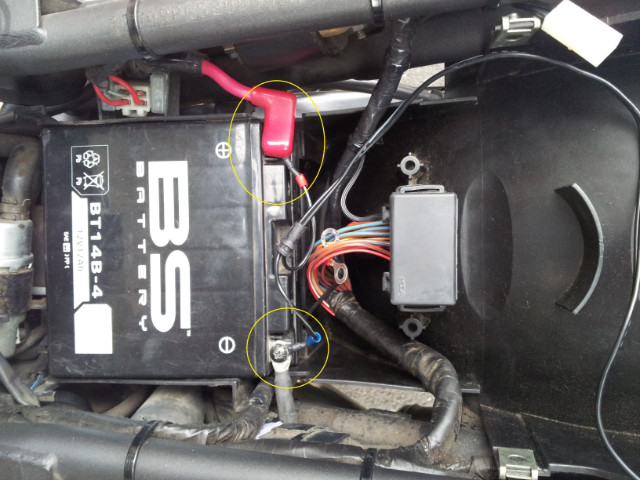

15 - Branchement sur la batterie:
La prise 'allume cigare' remplacée par des cosses rondelles. (voir la suite)
Ok il aurait fallu mettre un fusible mais j'en n'avais pas... et le temps presse.

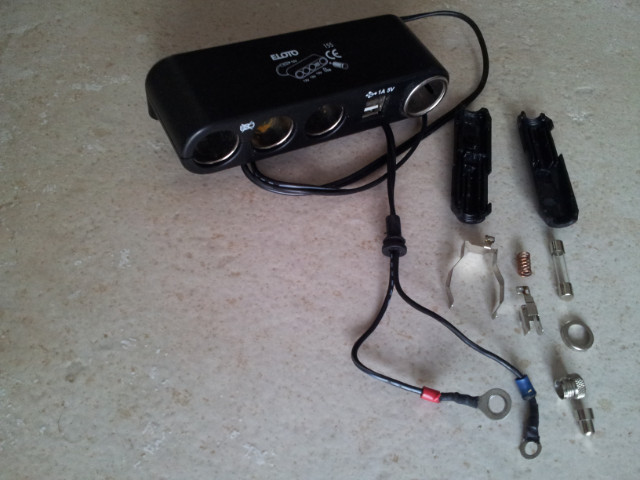

16 - Démontage de la prise 'allume cigare' de la multiprise:
17 - Déssoudage de la prise 'allume cigare' de la multiprise:

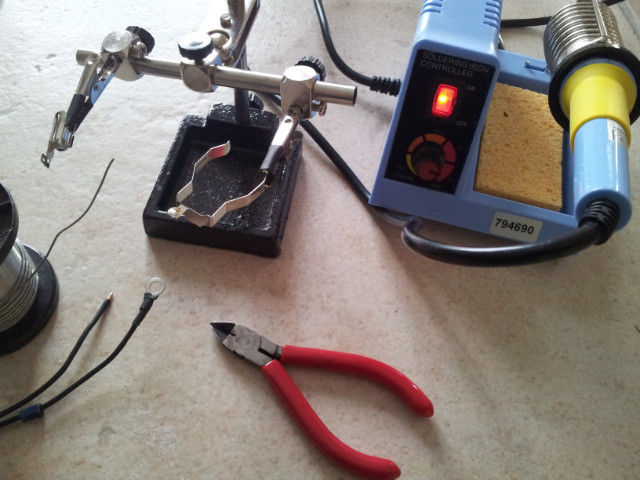

18 - Soudure des cosse rondelles:

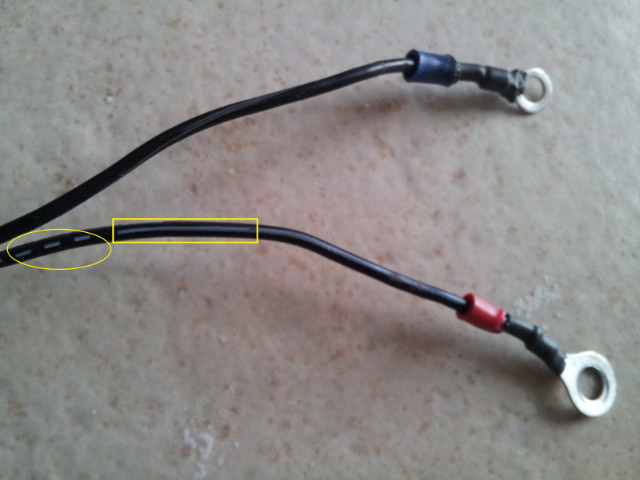

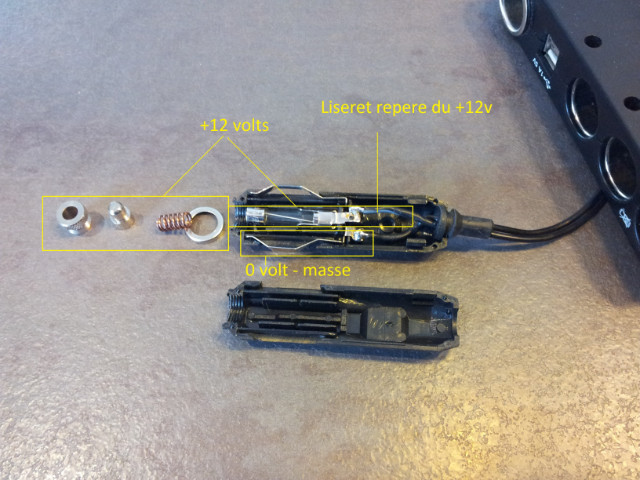

19 - Détails du liseret +12 volts:
- Les cosses sont normalement à sertir, j'ai préféré souder pour être sur des connexions.
- La gaine thermo isole la connexion
- J'ai conservé les bagues de couleur pour éviter de brancher à l'envers.
- Rouge = +12v voir liseret blanc sur le fil.
- Bleu = 0v = masse.
Conclusion:Super Bulldog a sauvée les 3 rendez-vous Parisiens !
On a fait 611 km sans problème technique dont 150 dans le brouillard.
Départ de Charleville vers 6h45, retour 1h45
Ok on a fait une pose pizza mais a 22h les tracteurs étaient toujours là et bloquaient aussi les motos sur l'A4.
Je ne trolle pas, ils ont leurs raisons.
AttentionA faire pendant les poses:
Comme on ne vois pas le tableau de bord,
il faut soulever le GPS pour surveiller le compteur d'essence, les témoins de réserve et d'huile.
Au dernier plein, on a fait 280km, on était en train de gratter la réserve !
AméliorationLe seule reproche que je ferais à ce montage est l'orientation de l'écran du GPS:
Le ciel se reflète sur le plastique de la pochette, du coup on voit mal.
Le soleil pose problème aussi.
Ce qui est bien sur Paris c'est qu'il y a des tunnels et des grands ponts.
Du coup dans l'ombre, on voit bien l'écran du GPS !
Le test du Tomtom Rider 400 dit que l'écran est très lumineux, on comprend pourquoi.
Voilà, un petit montage qui peut dépanner ou donner des idées à la communauté.
A bientôt !
